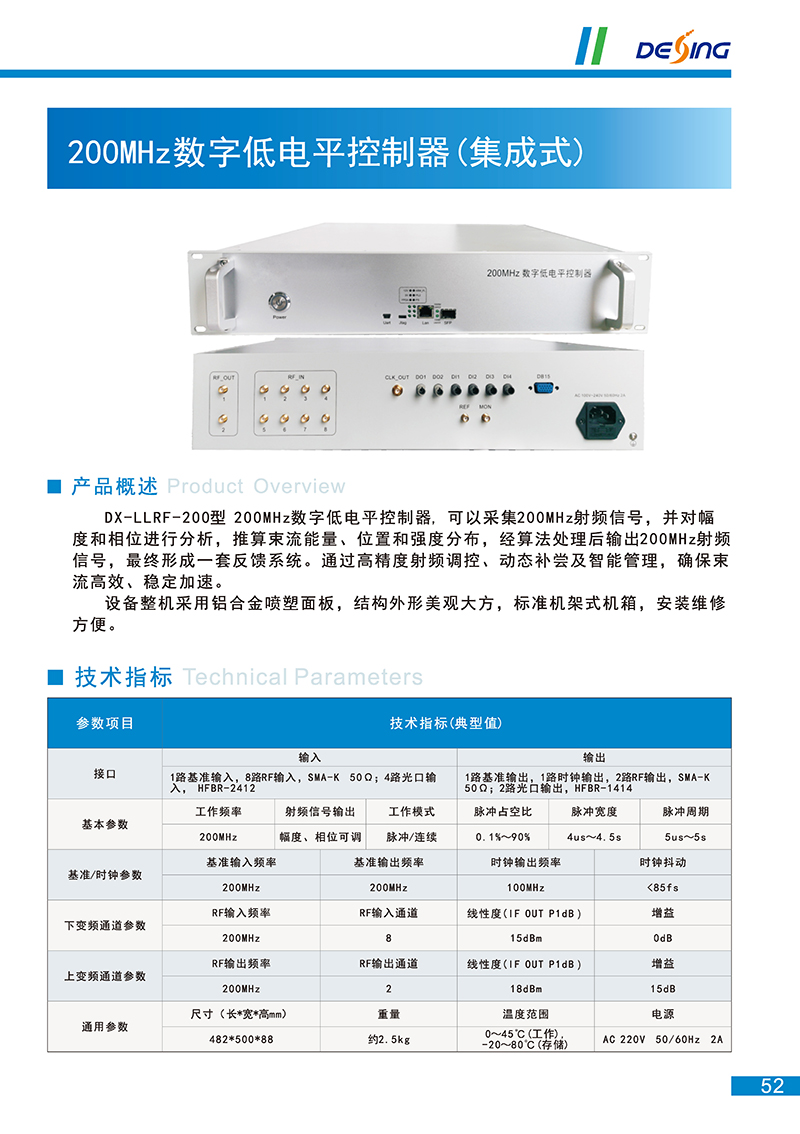

數字低電平控制器
DX-LLRF-200型 200MHz數字低電平控制器, 可以采集200MHz射頻信號，并對幅度和相位進行分析，推算束流能量、位置和強度分布，經算法處理后輸出200MHz射頻信號，最終形成一套反饋系統。通過高精度射頻調控、動態補嘗及智能管理，確保束流高效、穩定加速。

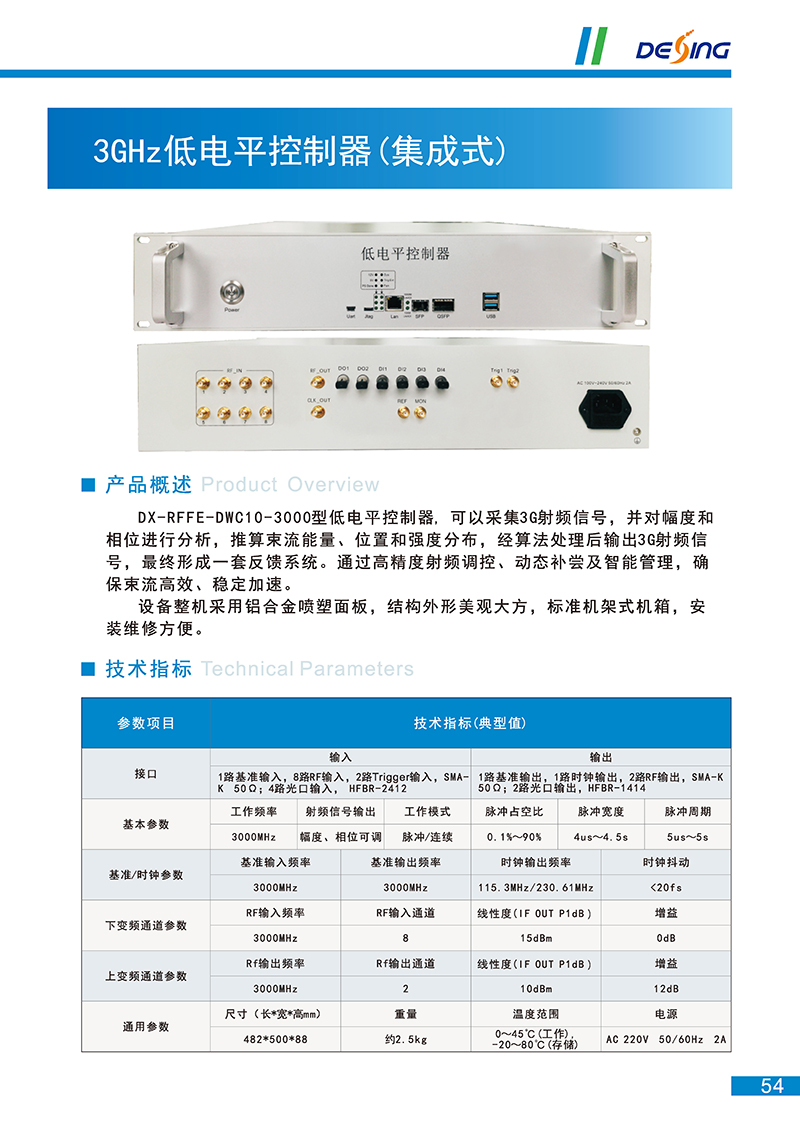

低電平控制器
DX-RFFE-DWC10-3000型低電平控制器，可以采集3GHz射頻信號，并對幅度和相位進行分析，推算束流能量、位置和強度分布，經算法處理后輸出3GHz射頻信號，最終形成一套反饋系統。通過高精度射頻調控、動態補嘗及智能管理，確保束流高效、穩定加速。

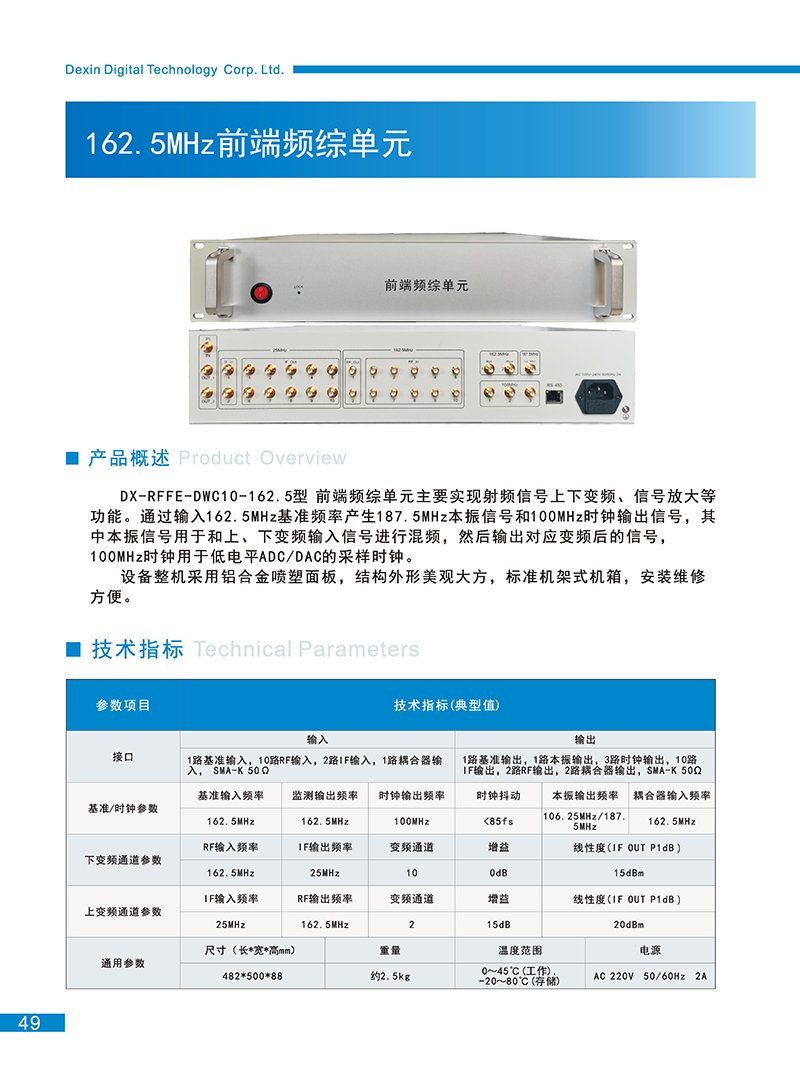

前端頻綜單元
DX-RFFE-DWC10-162.5型 前端頻綜單元主要實現射頻信號上下變頻、信號放大等功能。通過輸入162.5MHz基準頻率產生187.5MHz本振信號和100MHz時鐘輸出信號，其中本振信號用于和上、下變頻輸入信號進行混頻，然后輸出對應變頻后的信號，100MHz時鐘用于低電平ADC/DAC的采樣時鐘。
束流位置采集控制器
DX-GSDC-H束流位置采集控制器，可以采集25MHz射頻信號，并對幅度和相位進行分析，推算束流能量、位置和強度分布，經算法處理后輸出25MHz射頻信號，最終形成一套反饋系統。通過高精度射頻調控、動態補嘗及智能管理，確保束流高效、穩定加速。
